Bagaimana cara mengukur flensa baja tahan karat secara akurat? Itu pertanyaan yang sering saya dapatkan sebagai pemasok flensa baja tahan karat. Baik Anda penggemar DIY yang mengerjakan proyek rumah atau profesional di industri perpipaan atau manufaktur, mendapatkan pengukuran yang akurat untuk flensa Anda sangatlah penting. Kesalahan kecil dalam pengukuran dapat menyebabkan kebocoran, ketidaksejajaran, dan bahkan bahaya keselamatan. Jadi, mari selami detailnya dan pelajari cara mengukur komponen penting ini dengan benar.
Memahami Dasar-Dasar Flensa Stainless Steel
Sebelum kita mulai mengukur, penting untuk memiliki pemahaman dasar tentang apa itu flensa baja tahan karat dan alasan penggunaannya. Flensa baja tahan karat adalah piringan datar melingkar berlubang yang digunakan untuk menyambung pipa, katup, pompa, dan peralatan lain dalam sistem perpipaan. Mereka menyediakan cara untuk membuat sambungan anti bocor yang dapat dengan mudah dirakit dan dibongkar untuk pemeliharaan atau modifikasi.
Baja tahan karat adalah pilihan populer untuk flensa karena tahan korosi, kuat, dan tahan lama. Bahan ini tahan terhadap suhu, tekanan, dan bahan kimia keras yang tinggi, sehingga cocok untuk berbagai aplikasi, mulai dari pipa ledeng dan sistem HVAC hingga pabrik pengolahan industri.

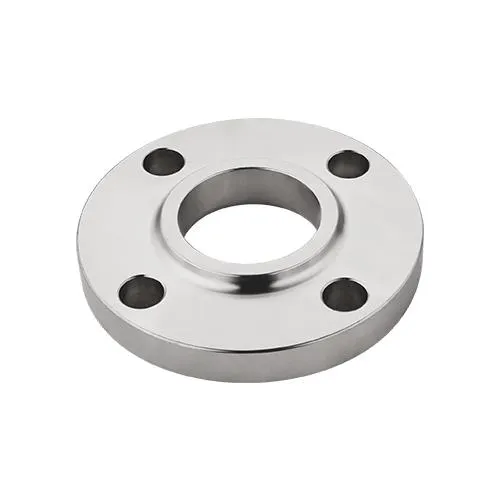

Kami menawarkan berbagai macam flensa stainless steel, termasukFlange Pipa Baja Berulir JIS Stainless Steel,Flensa Penutup DIN Baja Tahan Karat, DanFlange Pipa Baja Diameter Besar DIN Stainless Steel. Setiap jenis memiliki karakteristik dan kegunaan uniknya masing-masing, jadi penting untuk memilih yang tepat sesuai kebutuhan Anda.
Alat yang Anda Butuhkan
Untuk mengukur flensa baja tahan karat secara akurat, Anda memerlukan beberapa alat dasar. Inilah yang Anda perlukan:
- Pita pengukur atau penggaris: Ini digunakan untuk mengukur diameter dan dimensi flensa lainnya. Pastikan itu akurat dan memiliki tanda yang jelas.
- Kaliper: Kaliper adalah alat ukur yang lebih presisi yang dapat digunakan untuk mengukur ketebalan, diameter dalam dan luar, serta dimensi kecil flensa lainnya. Kaliper digital mudah digunakan dan memberikan pembacaan yang akurat.
- Busur derajat: Jika Anda perlu mengukur sudut muka flensa, busur derajat bisa berguna. Hal ini sangat penting terutama untuk flensa yang digunakan dalam aplikasi yang memerlukan sudut sambungan.
- Alat ukur peraba: Alat ukur perasa digunakan untuk mengukur jarak antara dua permukaan. Ini berguna untuk memeriksa kerataan permukaan flensa dan memastikan segel yang tepat.
Mengukur Diameternya
Langkah pertama dalam mengukur flensa baja tahan karat adalah menentukan diameternya. Ada dua jenis diameter yang perlu Anda ukur: diameter luar (OD) dan diameter dalam (ID).
- Diameter Luar (OD): Untuk mengukur OD, letakkan pita pengukur atau jangka sorong pada bagian terluas flensa. Pastikan alat pengukur tegak lurus dengan permukaan flensa untuk mendapatkan pembacaan yang akurat. Tuliskan pengukurannya.
- Diameter Dalam (ID): Mengukur ID bisa jadi sedikit lebih rumit, terutama jika flensa memiliki bagian muka atau kerah yang terangkat. Jika flensa memiliki lubang yang halus, Anda dapat menggunakan jangka sorong untuk mengukur diameternya secara langsung. Jika flensa memiliki permukaan yang terangkat, Anda perlu mengukur diameter lubang di dasar permukaan yang terangkat. Masukkan kaliper dengan hati-hati ke dalam lubang dan ukur jarak di tengahnya.
Mengukur Diameter Lingkaran Baut (BCD)
Diameter lingkaran baut adalah diameter lingkaran khayal yang melewati titik tengah lubang baut pada flensa. Ini merupakan pengukuran penting karena menentukan ukuran dan tinggi baut yang akan digunakan untuk menyambung flensa ke komponen lain.
Untuk mengukur BCD, Anda perlu mengukur jarak antara pusat dua lubang baut yang berlawanan. Tempatkan kaliper atau pita pengukur di tengah-tengah lubang baut dan lakukan pengukuran. Pastikan pengukuran dilakukan dari pusat satu lubang ke pusat lubang yang berlawanan untuk mendapatkan pembacaan yang akurat.
Mengukur Jumlah dan Ukuran Lubang Baut
Selain BCD, Anda juga perlu mengukur jumlah dan ukuran lubang baut pada flensa. Hitung jumlah lubang baut di sekeliling keliling flensa dan tuliskan.
Untuk mengukur besar kecilnya lubang baut dapat menggunakan jangka sorong. Masukkan jangka sorong ke dalam lubang baut dan ukur diameternya. Pastikan untuk mengukur bagian terbesar lubang untuk mendapatkan pembacaan yang akurat. Ukuran lubang baut biasanya ditentukan oleh standar, seperti American National Standards Institute (ANSI) atau Deutsches Institut für Normung (DIN).
Mengukur Ketebalan
Ketebalan flensa merupakan pengukuran penting lainnya. Hal ini mempengaruhi kekuatan dan daya tahan flensa, serta kemampuannya menahan tekanan dan suhu.
Untuk mengukur ketebalannya digunakan jangka sorong atau mikrometer. Tempatkan alat pengukur pada permukaan flensa dan ukur jarak antara permukaan atas dan bawah. Pastikan untuk mengukur di beberapa titik di sekitar flensa untuk memastikan ketebalannya konsisten.
Mengukur Jenis Wajah dan Selesai
Jenis permukaan dan permukaan flensa juga dapat mempengaruhi kinerjanya. Ada beberapa tipe wajah yang berbeda, antara lain wajah datar (FF), wajah terangkat (RF), dan wajah sendi cincin (RTJ). Setiap jenis wajah memiliki karakteristik uniknya sendiri dan digunakan untuk aplikasi berbeda.
Untuk menentukan tipe permukaan, periksa flensa secara visual. Flensa muka datar memiliki permukaan yang halus dan rata, sedangkan flensa muka terangkat memiliki area terangkat di sekitar lubang. Flensa muka sambungan cincin memiliki alur untuk paking cincin.
Hasil akhir permukaan flensa juga dapat bervariasi. Hasil akhir yang umum termasuk halus, bergerigi, dan tersusun. Hasil akhir mempengaruhi kinerja penyegelan flensa dan harus dipilih berdasarkan persyaratan aplikasi.
Tip untuk Pengukuran yang Akurat
Berikut beberapa tip untuk membantu Anda mengukur flensa baja tahan karat secara akurat:
- Bersihkan Flensa: Sebelum melakukan pengukuran apa pun, pastikan flensa bersih dan bebas dari kotoran, serpihan, dan karat. Hal ini akan memastikan bahwa alat ukur melakukan kontak yang baik dengan permukaan dan memberikan pembacaan yang akurat.
- Gunakan Alat yang Tepat untuk Pekerjaan itu: Pengukuran yang berbeda memerlukan alat yang berbeda. Pastikan Anda menggunakan alat yang sesuai untuk setiap pengukuran untuk memastikan akurasi.
- Lakukan Beberapa Pengukuran: Untuk memastikan akurasi, lakukan beberapa pengukuran pada setiap dimensi dan rata-ratakan hasilnya. Ini akan membantu meminimalkan kesalahan dan memastikan pengukuran Anda seakurat mungkin.
- Periksa Keausan dan Kerusakan: Periksa flensa apakah ada tanda-tanda keausan, kerusakan, atau korosi. Jika flensa rusak, hal ini dapat mempengaruhi keakuratan pengukuran Anda. Dalam beberapa kasus, Anda mungkin perlu mengganti flensa sebelum melakukan pengukuran apa pun.
Kesimpulan
Mengukur flensa baja tahan karat secara akurat sangat penting untuk memastikan kesesuaian dan sambungan anti bocor. Dengan mengikuti langkah-langkah yang diuraikan dalam postingan blog ini dan menggunakan alat yang tepat, Anda dapat mengukur flensa dengan percaya diri.
Jika Anda sedang mencari flensa baja tahan karat berkualitas tinggi, kami siap membantu. Kami menawarkan berbagai macam flensa untuk memenuhi kebutuhan Anda, dan tim ahli kami dapat membantu Anda dalam memilih flensa yang tepat untuk aplikasi Anda. Baik Anda mengerjakan proyek DIY kecil atau instalasi industri besar, kami memiliki produk dan keahlian untuk menyelesaikan pekerjaan dengan benar.
Jika Anda memiliki pertanyaan atau memerlukan bantuan lebih lanjut, jangan ragu untuk menghubungi kami. Kami ingin mendengar pendapat Anda dan membantu memenuhi kebutuhan flensa Anda. Mari mulai percakapan dan temukan solusi sempurna untuk proyek Anda.
Referensi
- "Flensa Baja Tahan Karat: Panduan Komprehensif." Buku Panduan Perpipaan Industri.
- “Teknik Pengukuran Komponen Pipa dan Flange.” Standar dan Kode ASME.
